建筑電氣包含哪些？


建筑電氣工程是指建筑的供電、用電工程，它通常包括外線工程、變配電工程、室內配線工程、動力與照明工程、防雷接地工程以及消防報警系統、安保系統、廣播，電視，電話，樓宇自動化等弱電工程。

如何學好電氣造價呢？

01

電氣基礎識圖

動力與照明工程是現代電氣工程中最基本的工程。

動力工程：主要指以電動機為動力的設備、裝置及其啟動器、控制柜（箱）及配電線路的安裝。

照明工程：包括照明燈具、電扇、插座、配電箱及其配電線路的安裝。

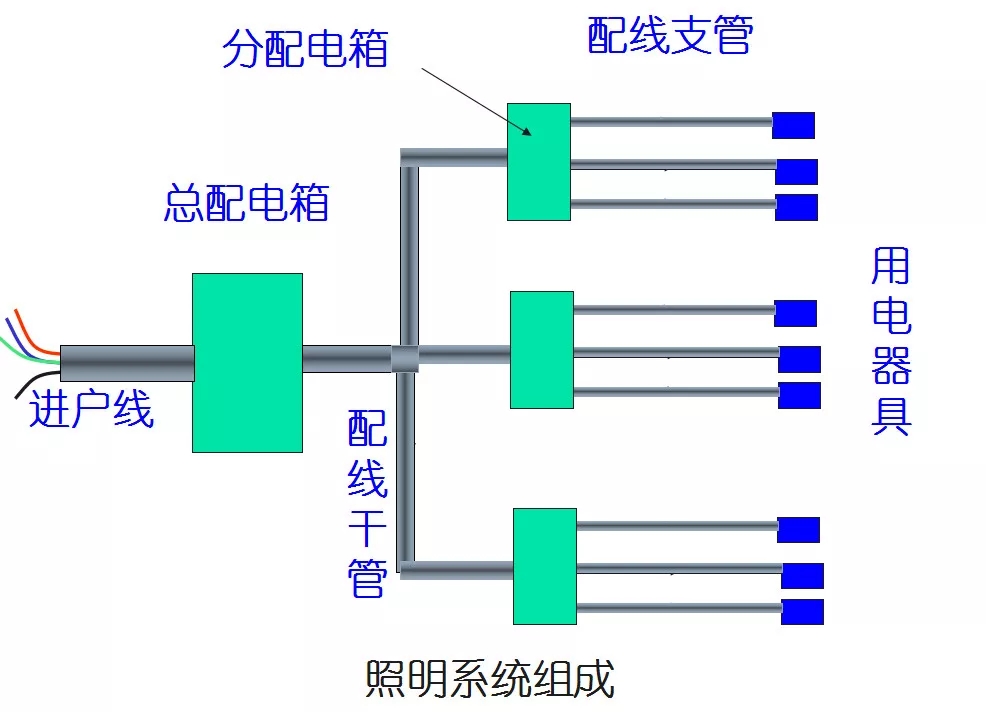

系統組成



常用代號表格

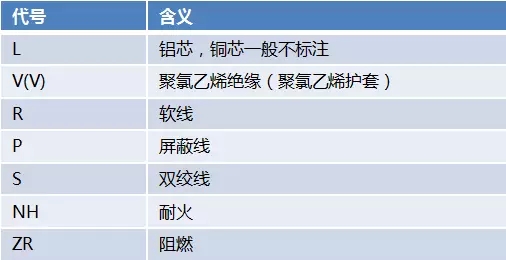

1、絕 緣 導 線 型 號 常 用 代 號



注意：

BV（BLV）-2.5：聚氯乙烯絕緣銅(鋁）芯線，線徑2.5mm2

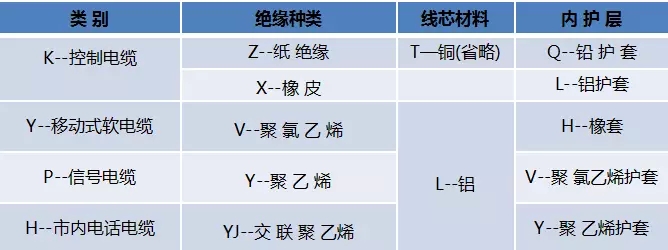

2、電 力 電 纜 型 號 常 用 代 號

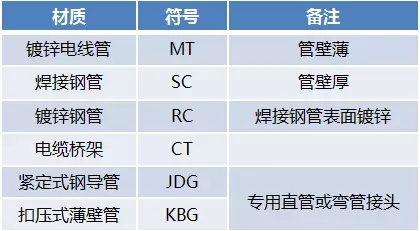

3、配管材質代號

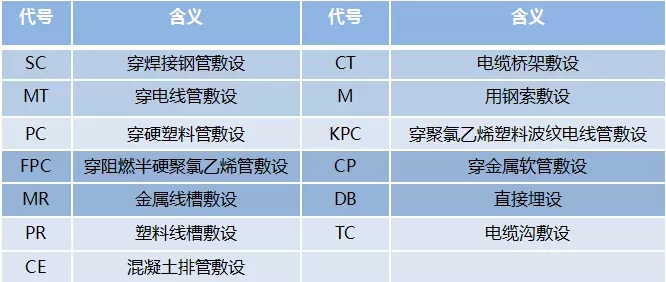

4、導線敷設方式標注

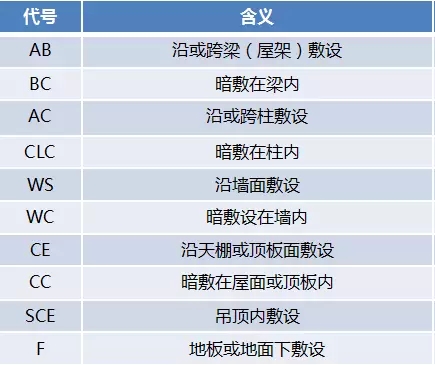

5、 配管敷設方式



02

工程量計算及示例圖片

配電柜及配電箱

配電箱分安裝方式及回路數執行定額：落地安裝、明裝、暗裝（嵌入式安裝）

1）在確定配電箱回路時，應以系統圖表示的饋電回路為準，備用回路算回路數，但進線開關不算回路數；

2）落地安裝配電箱安裝不包含基礎型鋼制作安裝的工作內容，應另行計算；主要材料為槽鋼、角鋼

3）嵌入式配電箱在現澆混凝土結構安裝時，還應計算木套箱的工程量；

4）明裝配電箱暗配管，還應計算一個接線箱的工程量。

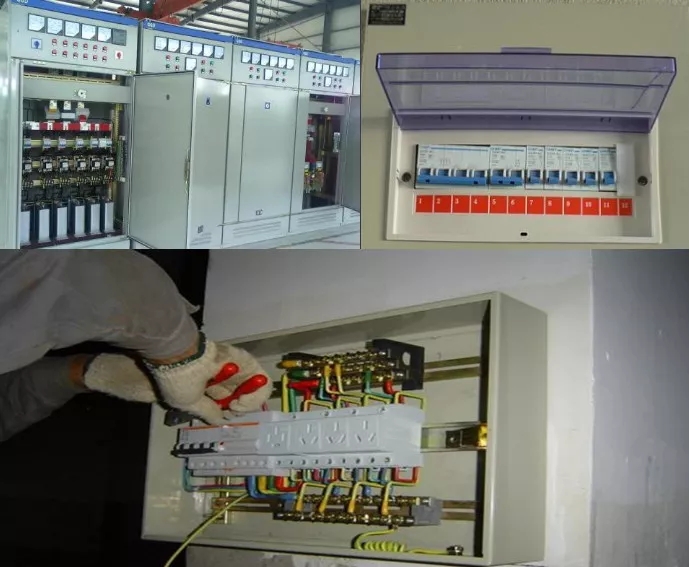

配電柜、配電箱示例圖片

橋架、線槽

線槽、橋架按設計圖示尺寸以長度計算。不扣除彎頭、三通所占長度。

常用橋架有槽式電纜橋架、梯級式電纜橋架、托盤式電纜橋架和組合橋架等四大類。

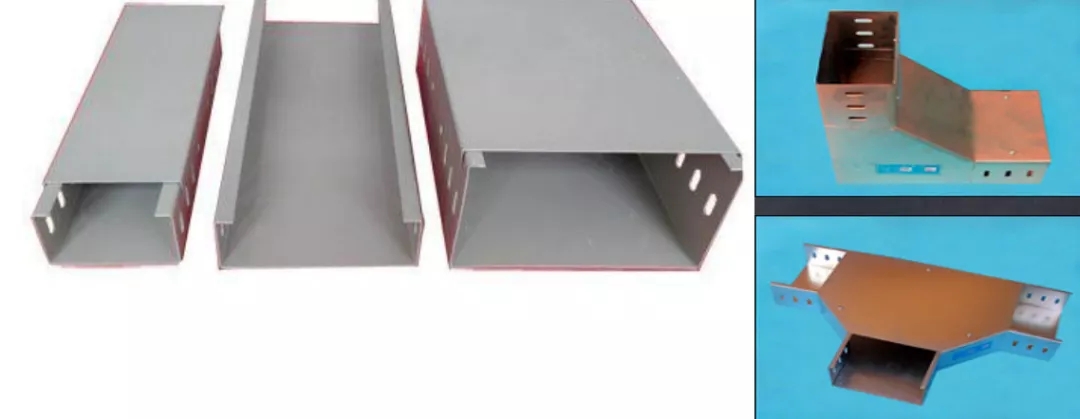

（1）槽式電纜橋架

 槽式電纜橋架是一種封閉型電纜橋架



（2）梯級式電纜橋架

具有重量輕、成本低、造型別致、安裝方便、散熱、透氣性好等優點，它適用于一般直徑較大的電纜敷設，特別適用于高、低壓動力電纜的敷設。

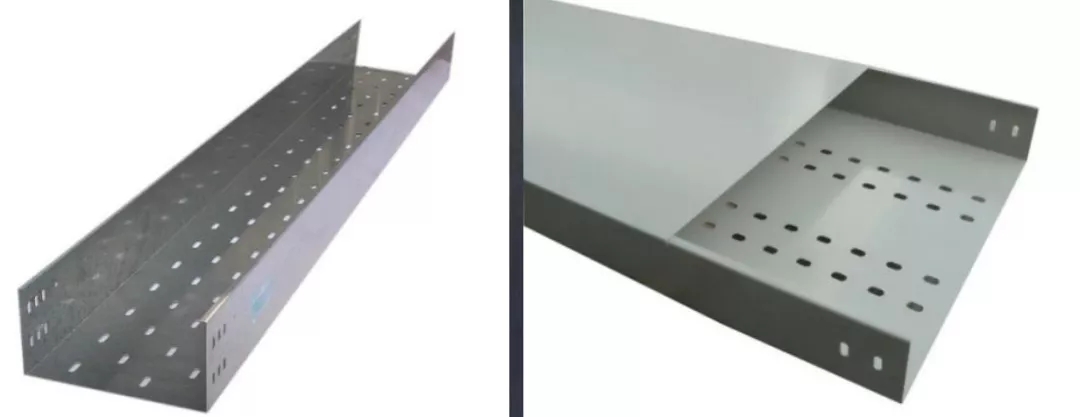

（3）托盤式電纜橋架

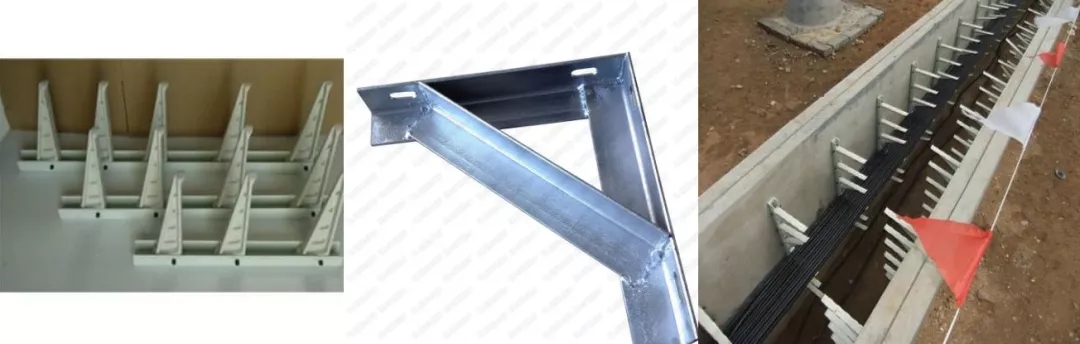

（4）支架



電纜

按照功能和用途，電纜可以分為電力電纜、控制電纜等

在定額中分為了1KV以下、10KV以下

電力電纜是用來輸送和分配大功率電能用的，是能量的傳遞控制電纜主要是控制作用，不是能量的傳遞

計算規則：

1）電纜敷設根據設計圖示尺寸按不同的敷設方式以長度計算（含預留長度及附加長度）

長度=（水平長度+豎直長度+各種預留長度）*（1+2.5%）

2）電力電纜敷設定額均按三芯及（三芯連地）編制的，五芯電力電纜敷設定額乘以系數1.3，每增加一芯定額增加30%，單芯電力電纜敷設按同等截面電纜定額*0.67

例：電纜YJV-3*50+2*25

電纜為五芯，截面為50，套定額子目為：1KV電纜   電纜截面70mm2以?xún)?nèi)

定額子目為8-22*1.3

電纜終端頭：兩個

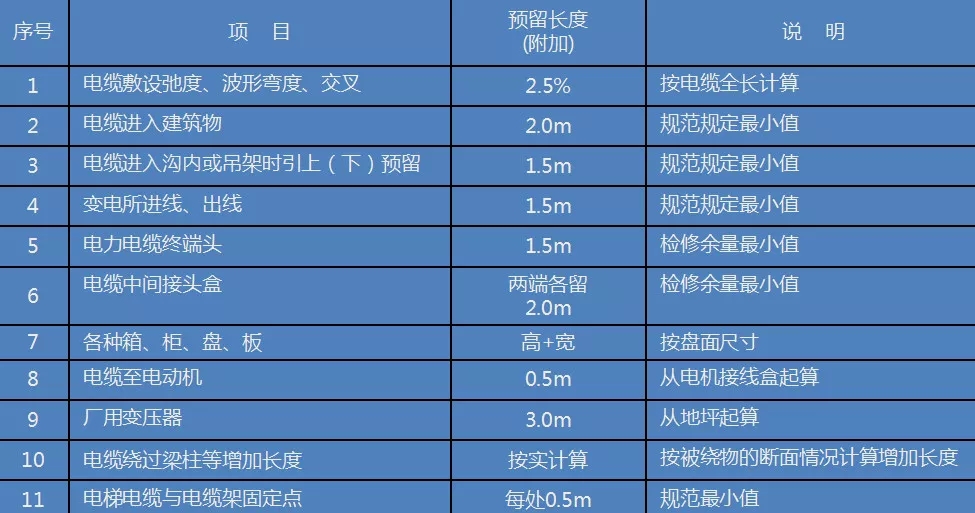

電纜敷設的附加長度

2）電纜端頭：

電纜終端頭及中間頭制作安裝：電力電纜和控制電纜均按一根電纜有兩個終端頭考慮，中間電纜頭設計有圖示的，按設計確定；設計沒有規定的，按實際情況計算(或按平均250m一個中間頭考慮)。

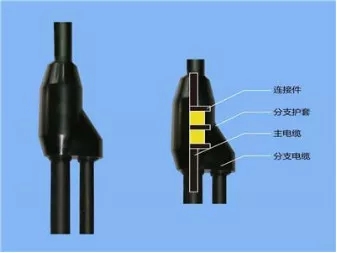

3）預分支電纜：分支線預先制造在主干線上預分支電纜敷設：不包括分支電纜頭的制作安裝，應單獨計算。



電力電纜及控制電纜

配管配線

1）照明線路按其敷設方式可以分為明敷設和暗敷設兩種。

配管按照設計圖示尺寸以長度計算，不扣除管路中間接線盒、燈頭盒、開關盒、插座盒、接線箱所占長度

2）金屬軟管

金屬軟管一般用于電動機出口及吊頂上器具，如燈具等處

注意：若燈具安裝中包含了金屬軟管安裝，則此處不再單獨計取。

3) 配線按設計圖示尺寸以單線長度計算（含預留長度），增加的工程量按照附表執行。

管內（線槽）配線長度=（配管（線槽）長度+導線預留長度）×同截面導線根數

4) 燈具、明暗開關、插座、按鈕等的預留線，已經分別綜合在定額內。



電線敷設的附加長度

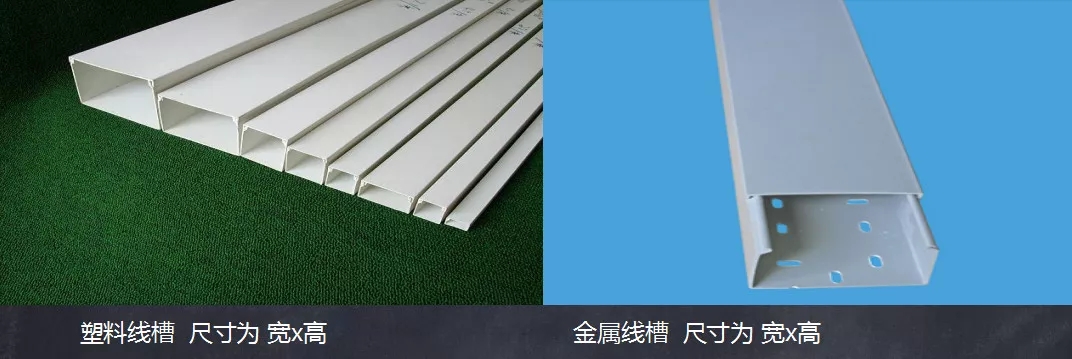

（1）、線槽

當導線的數量較多時，多用線槽配線。按材質分，線槽有金屬線槽和塑料線槽。

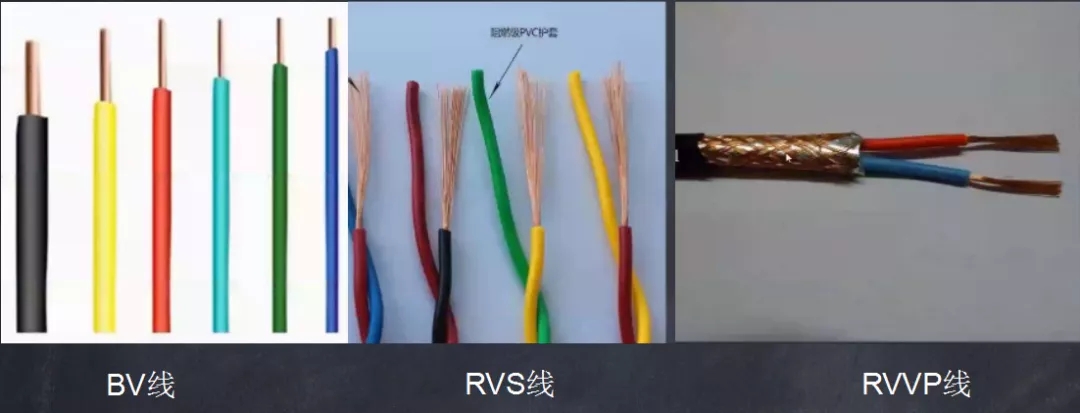

電線

照明開關、插座、風扇安裝

1）風扇安裝：包括吊風扇安裝及排風扇安裝

排風扇安裝僅適用于單向排風扇，三相排風扇以及衛生間排氣扇執行通風定額子目

2）焊壓銅接線端子：一般情況下BV10mm2及以上的導線執行焊壓銅接線端子子目

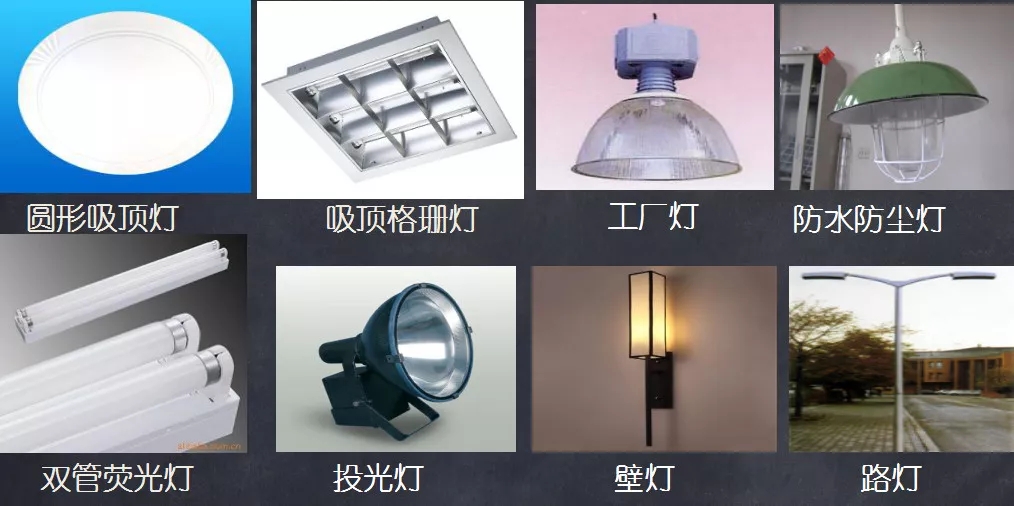

燈具

按照設計圖示數量計算

吊頂上安裝的燈具，均包括金屬支架制作、安裝，金屬軟管敷設及軟管內穿線。

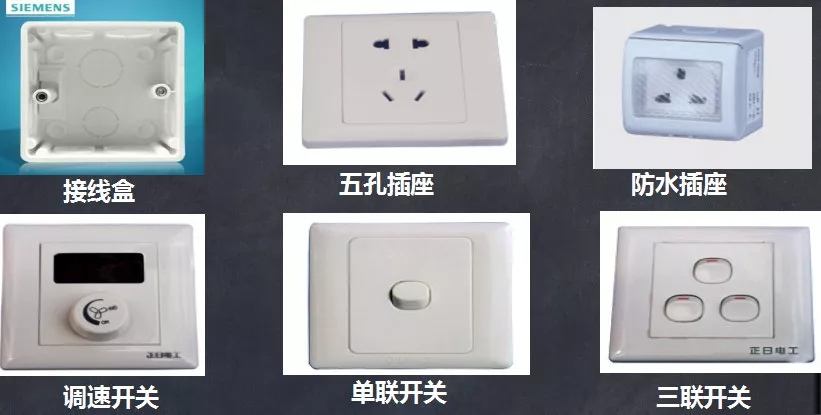

開關插座

防雷接地

1、防雷帶的計算：

• 沿建筑物女兒墻敷設的避雷帶

• 電梯機房頂?shù)谋芾讕в?jì)算方法（平+立-與女兒墻避雷帶連接的豎向避雷帶）

• 敷設在屋頂內的避雷帶兩端要與女兒墻避雷帶連接，豎向長度

• 均壓環的計算




2、引下線的計算：

（建筑物女兒墻的高度+地下室高度+筏板基礎厚度）*處數（建筑物鋼筋做引下線定額中是按照兩根鋼筋編制的，如果要求四根，定額*2或是工程量*2）。

3、接地極：

• 基礎鋼筋做接地極以基礎面積計入。

• 接地母線敷設分室內室外，室外接地母線定額中包括挖土方（上500mm，下400mm，高750mm，0.34m3/m，實際開挖量大于次數，多余的土方量套相應的土建定額）。

• 接地極、接地跨線。

弱電

弱電系統：

• 有線電視系統

• 通信網絡系統

• 對講系統

• 安保系統

• 火災報警系統
